Vlakový regulátor

Pospíši zde stavbu vlakového regulátoru pro TT vlakové kolejiště, který má následující funkce :

1. Regulace rychlosti vlaku (PWM) , 0-100% s LED bargrafem – indikací.
2. Regulace (LED) osvětlení (PWM), 0-100% ( pro doplňková světla v budovách... ).
3. Dálkové ovládání pro spínání kolejových drah (6 kanálů).
4. Klasické ovládací prvky s průmyslovými spínači a tlačítky.

Regulátor má také oddělený spínaný výstup (16V) pro veřejné osvětlení.
Regulace rychlosti vlaku je provedena klasickou pulzní-šířkovou modulací, stejně tak i regulace doplňkového osvětlení. Regulátor má možnost pomalé reakce sepnutí/vypnutí což simuluje reálnou situaci rozjezdu a zastavení vlaků. Pro případ zkratu na kolejích je koncový tranzistor opatřen proudovou vratnou pojistkou a tepelným senzorem.

Regulátor se setává z následujících částí :

1. Hlavní DPS regulace vlaku PWM
2. Sekundární DPS pro PWM pro osvětlení a další výstupy pro jednotlivé zdroje napětí.
3. DPS pro indikaci rychlosti vlaku s LED bargrafem
4. Několik zdrojových modulů, pro hlavní osvětlení je s proudovým omezením
5. Bezdrátový reléový modul
6. Klasický EI transformátor 230VAC/2x20VAC (100W)

Zanedlouho zde více popíši funkci a postup kontrukce, zatím jen forky :

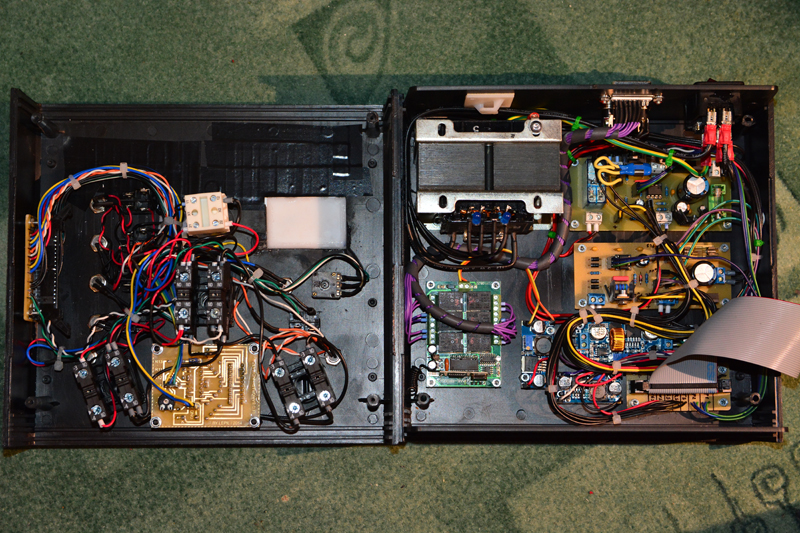

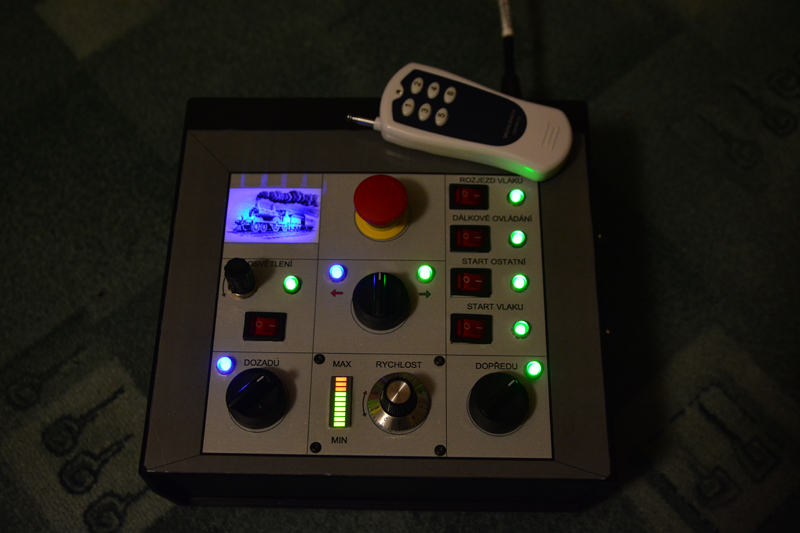

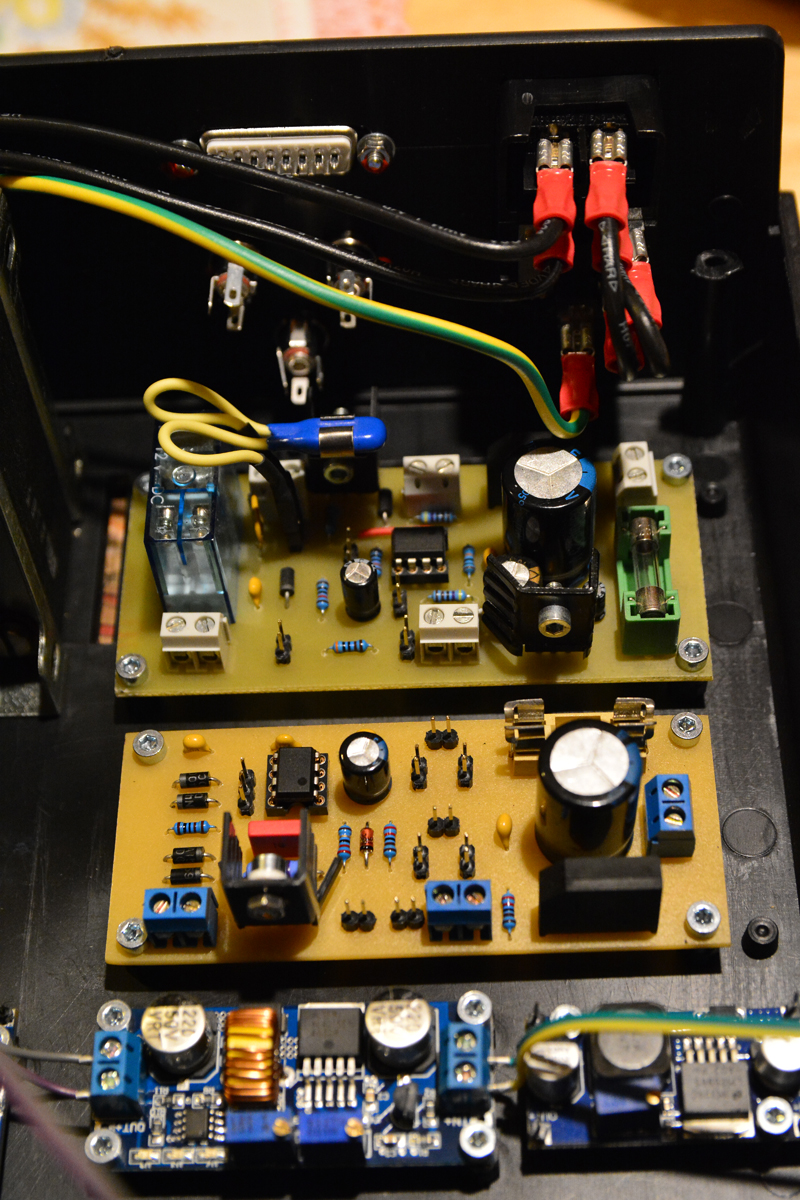

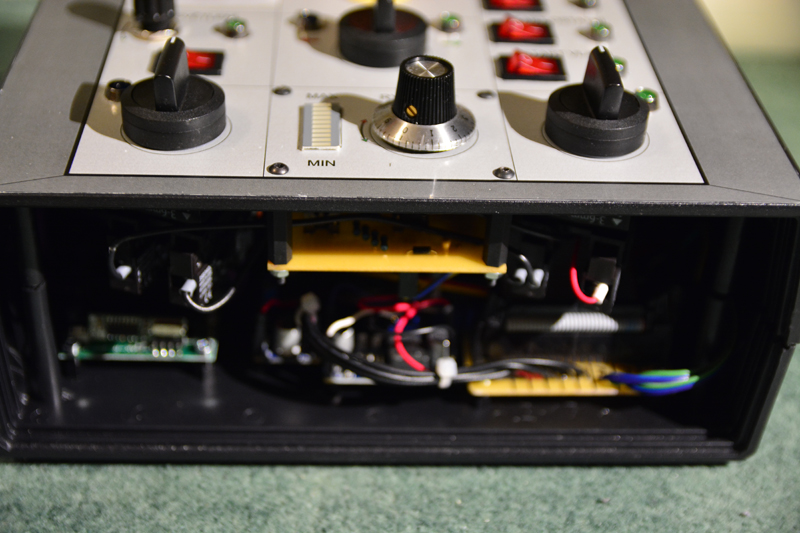

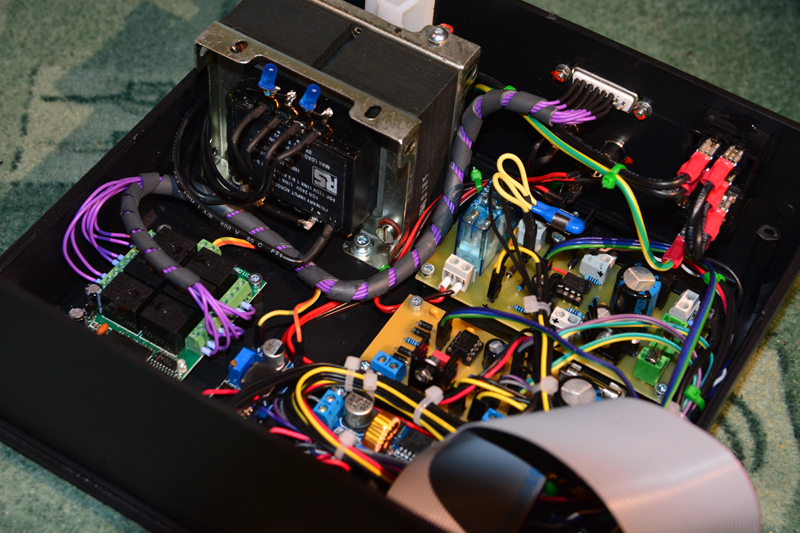

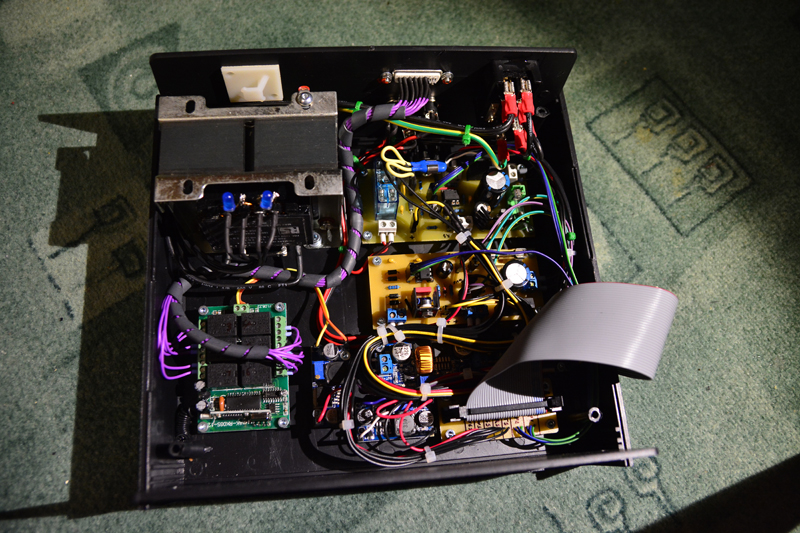

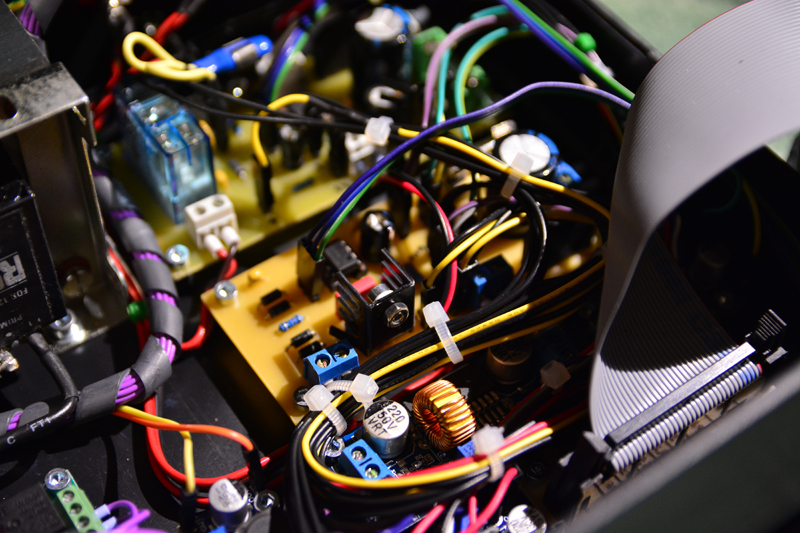

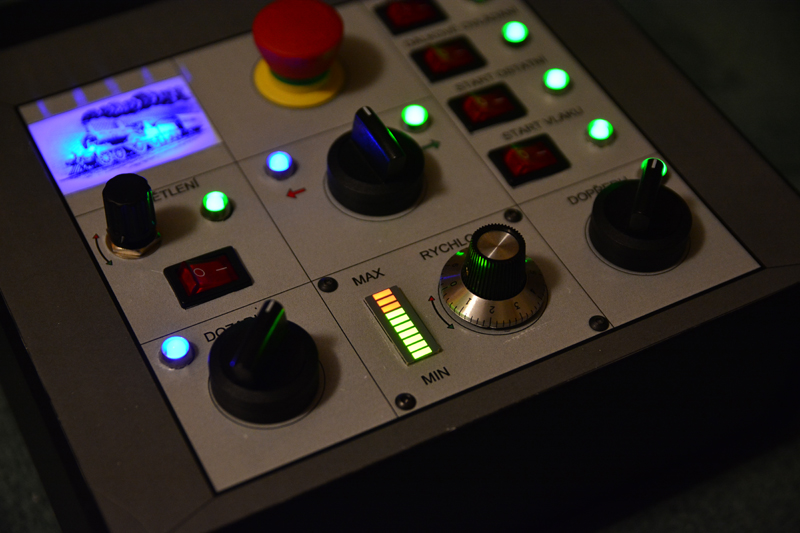

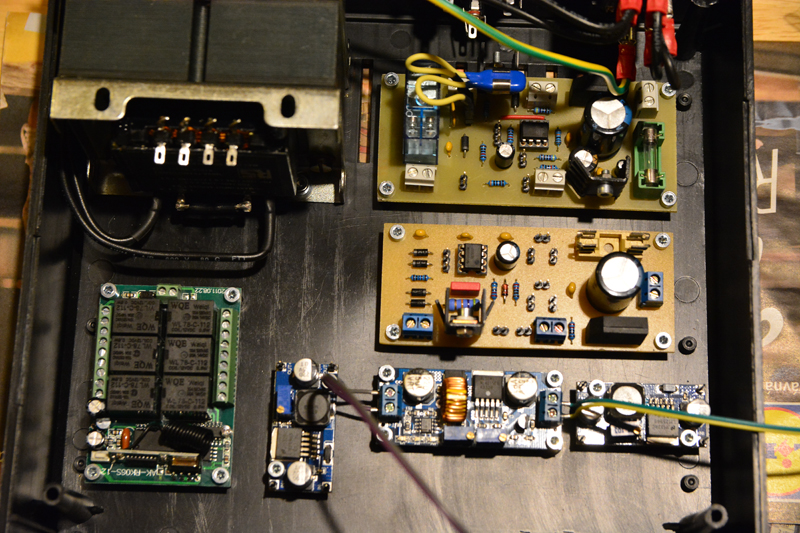

Fotky zařízení :
